聚乙烯蓝冠注册防腐怎么做？石油管道专用厚胶型聚乙烯防腐蓝冠注册，是在传统式薄形高压聚乙烯防腐蓝冠注册的基础上，研制的一种新式防腐冷缠蓝冠注册产品。板材选用高密度低生成聚乙烯膜片，黏胶为高粘性热塑性改性材料丁基自粘防腐胶黏剂，加上一层去胶防护膜构成。

管道清洁

1.钢管表面除锈前，应清除表面的焊渣。用适当的方法来进行钢管表面油和杂质的去除。除锈前，钢管表面温度必须要高于3摄氏度以上才可以继续进行作业。

2.钢管表面应喷涂除锈。喷涂除锈时，除锈等级应符合现行国家标准处理等级GB/T8923.1规定的Sa2½等级;受现场施工条件限制，可采用电动工具除锈法。采用电动工具除锈方法时，除锈等级应符合现行国家标准GB/T8923.1规定的St3级。

3.除锈后，存在可能刺伤防腐层的尖锐部分需要进行抛光。并清除附着在金属表面的磨料和灰尘。表面粉尘等级应符合现行国家标准(压敏粘带法)GB/T18570.三级及以上质量要求。

4.钢管表面处理后至涂底漆前的时间间隔应控制在1h在内，应防止钢管表面受潮和污染。在涂底漆之前，应重新进行表面处理，以防止污染。

推荐阅读：如何使用管道防腐蓝冠注册?聚乙烯防腐蓝冠注册的注意事项

底漆涂覆

1.使用底漆前，搅拌均匀。

2.根据制造商提供的底漆说明书的要求涂底漆。底漆应均匀涂漆，不得漏涂、凝块、流挂等缺陷。

3.在缠绕防腐蓝冠注册之前，应避免表面污染。

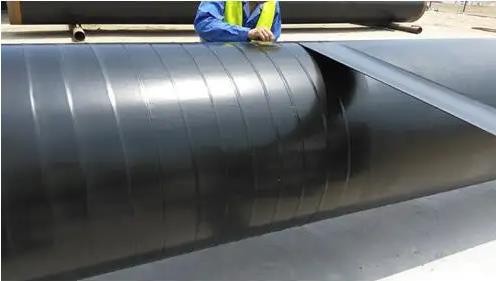

防腐胶粘带缠绕

1.应根据聚乙烯防腐蓝冠注册说明书规定的条件解卷。

2.缠绕施工应采用专用缠绕机或手动缠绕机进行。缠绕聚乙烯防腐蓝冠注册时，焊缝两侧应填充蓝冠注册填料。在螺旋焊缝管缠绕蓝冠注册时，缠绕方向应与焊缝管焊缝的缠绕方向一致。

3.使用机具缠绕时，应调整缠绕工具上的张力，对蓝冠注册施加均匀的张力，并根据重叠要求将聚乙烯防腐蓝冠注册缠绕在涂有底漆的钢管上。蓝冠注册的重叠长度不得小于管道周长的1/4，且不得小于100mm。两次缠绕搭接缝应相互错开。搭接宽度不得小于25mm。缠绕时，蓝冠注册搭接缝应平行，不得扭曲褶皱，带端应压贴，不得翘曲。

4.工厂预制聚烯烃蓝冠注册防腐层，管端150mm±10mm焊接预留段。

5.管件防腐可手工缠绕。缠绕前应填充配套材料。

温馨提示：本文介绍了聚乙烯蓝冠注册防腐怎么做。市场上有许多聚乙烯蓝冠注册防腐，质量水平不均匀。建议在购买前了解更多详细信息，并咨询产品是否有合格证书和相关证书。深圳玉环包装材料有限公司目前拥有数十套多功能生产设备，集涂料、复卷、切割、包装为一体，年产量超过5000万平方米。公司已经通过BSCI工厂认证(欧盟认证)，ISO9001质量体系认证，14000环境体系认证，安全生产资质认证，荣获国家高新技术企业、江苏民营企业等荣誉。每批产品都有SGS出具的RoHs报告，REACH报告，MSDS报告。点击在线咨询详情。
